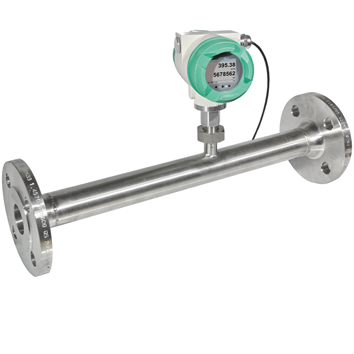

CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 32 Messstrecke
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Durchfluss- und Verbrauchssensor – DN 32 Messstrecke
Der CS Instruments VA 570 ist ein thermischer Durchflusssensor mit integrierter DN 32 Messstrecke. Er erfasst Volumenstrom, Verbrauch und Temperatur in Druckluft und Gasen. Display, Gesamtzähler, 4-20 mA, Impuls und RS 485 (Modbus-RTU) sind serienmäßig integriert. Messdynamik bis 1:1000, bidirektionale Messung möglich.
Einsatzbereiche
Der VA 570 eignet sich für die Verbrauchserfassung an Kompressoren, Verteilern und einzelnen Produktionslinien. In Verbindung mit einem Bildschirmschreiber entsteht ein lückenloses Druckluft-Monitoring. Zubehör finden Sie ebenfalls bei FILCOM.
| Messbereich | bis 50 Nm/s, Low-Speed Version*; bis 92,7 Nm/s, Standard Version*; bis 185 Nm/s, Max. Version*; bis 224 Nm/s, High-Speed Version*; * Messbereich Nm³/h für verschiedene Rohrdurchmesser und Gase, siehe Tabelle Messbereiche Durchfluss; * Alle Messwerte bezogen auf DIN 1343 Normbedingungen 0° und 1013 mbar ab Werk |
| Schutzart | IP 67; IP64 für ATEX II 2D Ex tb IIIC T90°C Db |
| Ausgänge | Standard: 1 x 4…20 mA Analogausgang (galv. nicht getrennt), Impulsausgang, RS 485 (Modbus-RTU) Optional: 2 x 4…20 mA aktiv, Modbus TCP, HART, Profibus DP, Profinet, MBus |
| Bürde | < 500 Ω |
| Material | Gehäuse Aludruckguss, Fühlerrohr Edelstahl 1.4404 |
| Einsatztemperatur (°C) | -20…70 |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | 16, in Sonderversion 40 |
| Versorgung | 18…36 VDC, 5 W |
| Genauigkeitsangaben | bezogen auf Umgebungstemperatur 22 °C ± 2 °C, Systemdruck 6 bar |
| Messprinzip | Thermischer Massenstromsensor |
| Wiederholgenauigkeit | 0,25 % v. M. bei korrektem Einbau (Einbauhilfe, Lage, Einlaufstrecke) |
| Ansprechzeit | t90 < 3 s |
| Medientemperaturbereich | -20 …. 180 (ATEX Ausführung: -20 … 120) |
| Einstellmöglichkeiten über Display, externes Handgerät PI 500, PC Service Software, Ferndiagnose | Nm³/h, Nm³/min, Nl/min, l/s, ft/min, cfm, kg/h, kg/min, Innendurchmesser, Referenzbedingungen °C/°F, mbar/hPa, Nullpunktkorrektur, Schleichmengenunterdrückung, Skalierung Analogausgang 4…20 mA, Impuls/Alarm, Fehlercodes etc. |
| Zulassung | ATEX II 2G Ex db IIC T4 Gb; ATEX II 2D Ex tb IIIC T90°C Db; DVGW |
| Zusätzliche Mittelwertberechnung | über alle Messgrößen frei einstellbar über 1 Minute bis 1 Tag, z. B. 1/2 Stundenmittelwert, Tagesmittelwert |
