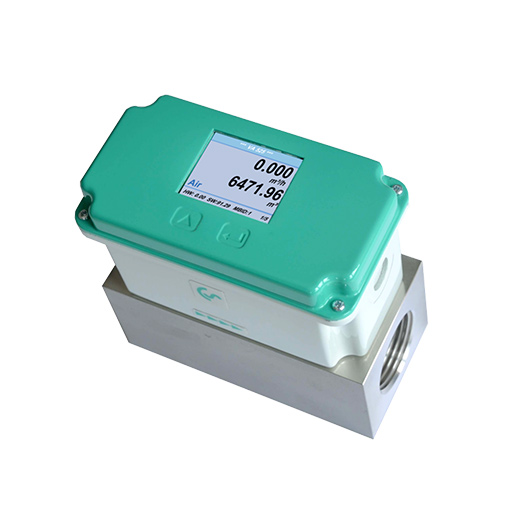

CS INSTRUMENTS VA 525 Kompakter Inline Durchflusssensor G 1 1/4"
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Kompakter Inline-Durchflusssensor – G 1 1/4"

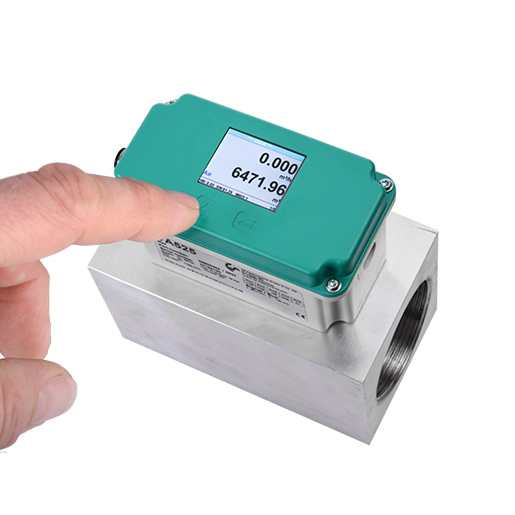

Der CS Instruments VA 525 ist ein kompakter thermischer Inline-Durchflusssensor mit Anschluss G 1 1/4". Speziell für kleinere Rohrleitungen bis DN 50 entwickelt, bietet er das gleiche Messprinzip und die gleiche Genauigkeit wie die größeren VA-Modelle – nur in einem deutlich kleineren Gehäuse. Display, Gesamtzähler, 4-20 mA, Impuls und RS 485 (Modbus-RTU) sind serienmäßig. Für Druckluft und nicht korrosive Gase.
Einsatzbereiche

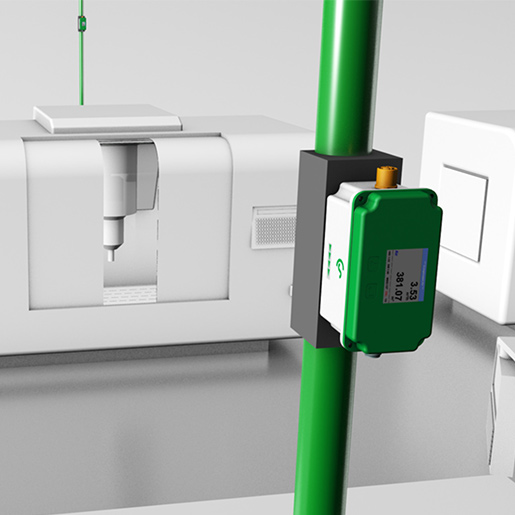

Der VA 525 eignet sich ideal für die Verbrauchsmessung an einzelnen Maschinen, in Bypass-Leitungen oder kompakten Druckluft-Verteilungen. In Kombination mit einem Bildschirmschreiber entsteht ein lückenloses Druckluft-Monitoring. Zubehör wie Anschlussleitungen finden Sie ebenfalls bei FILCOM.
| Messgrößen | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Messbereich | 530 m³/h |
| Einheiten über Tastatur am Display einstellbar | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Sensor | Thermischer Massenstromsensor |
| Messmedium | Luft |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | bis 16 |
| Digitalausgang | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Druckmessung | 0…16 bar, Genauigkeit: 1%, bzw. 10…2000 mbar (abs) |
| Einsatztemperatur | -20…60 °C |
| Analogausgang | 4…20 mA für m³/h bzw. l/min |
| Impulsausgang | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar |
| Versorgung | 18…36 VDC, 5 W |
| Bürde | < 500 Ω |
| Gehäuse | Polycarbonat (IP 65) |
| Messblock | Aluminium |
| Anschlussgewinder der Messblöcke | G 1 1/4" |
| Einbaulage | beliebig |
