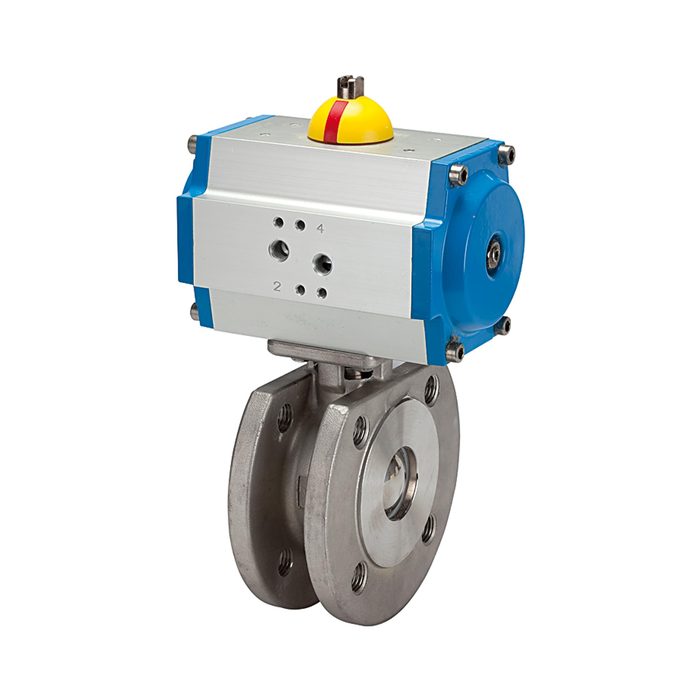

RIEGLER Kompaktflansch-Kuha, pneu. Stellantr., doppeltwirkend, ES, DN 100
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kompaktflansch-Kuha für Industrieanlagen – Typ 350.10100
Das RIEGLER Kompaktflansch-Kuha, pneu. Stellantr., doppeltwirkend, ES, DN 100 öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Steuerdruck max. | 5.5 bar |
| Drehwinkel | 90 ° |
| Ventiladapter | nach NAMUR |
| Betriebstemperatur | -10 °C bis 200 °C (abhängig vom Betriebsdruck) |
| Material Antrieb | Aluminium eloxiert |
| Dichtmaterial Antrieb | NBR |
| Material Kugelhahn | Edelstahl 1.4408, mit ISO-Flanschplatte |
| Dichtmaterial Kugelhahn | PTFE |
| DN | 100 |
| PN | 16 bar |
| A (mm) | 221 |
| B (mm) | 272 |
| C (mm) | 152 |
| D (mm) | 220 |
| Ausführung | doppeltwirkend |
| E (mm) | 158 |
| F (mm) | 120 |
| Klassenname | EDELSTAHL |
