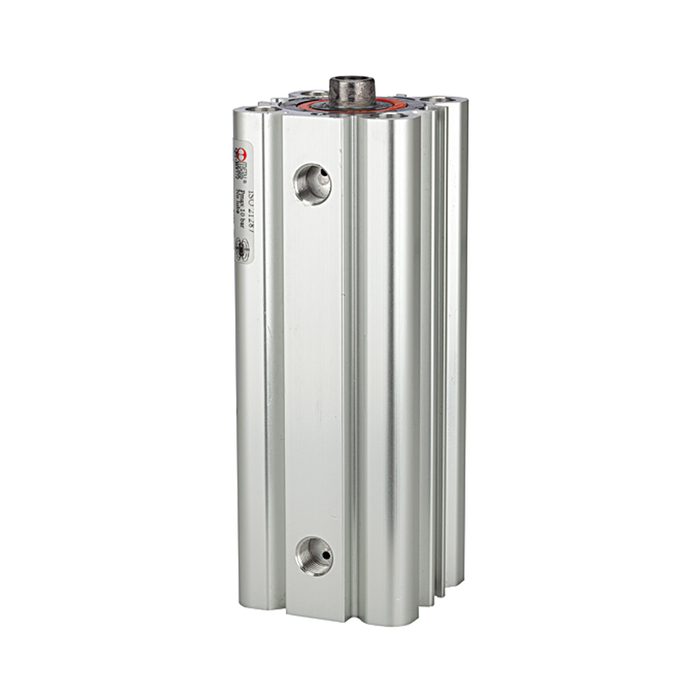

RIEGLER Kompaktzylinder LINER, doppeltwirk., IG Kol.-Ø 100, Hub 15, G 1/8
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kompaktzylinder LINER für Automatisierungstechnik, max. 10 bar, G 1/8 – Typ 7.DMI.100015
Das RIEGLER Kompaktzylinder LINER, doppeltwirk., IG Kol.-Ø 100, Hub 15, G 1/8 wandelt Druckluft in lineare Kraft und Bewegung um – nach ISO 15552 / ISO 6432 gefertigt. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 80 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Mit Kolben-Ø 100 mm, Hub 15 mm, Kolbenstange Stahl C45, hartverchromt – für leistungsstarke lineare Antriebslösungen. Normkonform und herstellerübergreifend austauschbar.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierung, Maschinenbau und Handhabungstechnik.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Serie | Serie LINER |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium-Profilrohr mit T-Nuten, eloxiert |
| Kolbenstangendichtung | PU |
| Kolbendichtung | PU |
| Kolben-Ø | 100 mm |
| Funktion | doppeltwirkend |
| Ansprechdruck min. | 0.4 bar |
| Hub | 15 mm |
| Kolbenstangen IG | M12 |
| Anschluss | G 1/8 |
| Kolbenstange | Stahl C45, hartverchromt |
| Kolben | Aluminium |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Norm | nach ISO 21287 |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
| Statische O-Ringe | NBR |
