RIEGLER 5/2-Wegeventil beids. elektromagnetisch, bistabil G1/4 230V,50Hz
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
106598EAN :
4047322278621Kategorie :
Elektropneumatisch betätigte VentileGewicht :

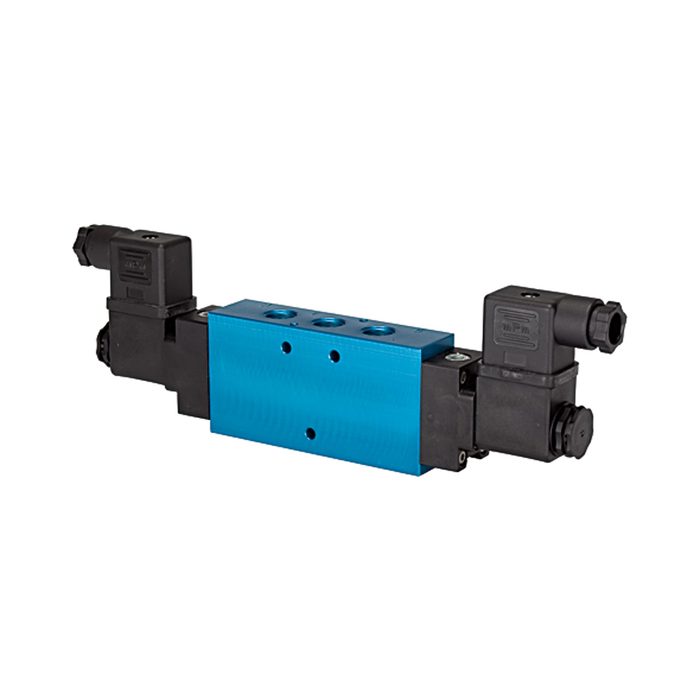

0,52 KgRIEGLER 5/2-Wegeventil beids. elektromagnetisch aus Aluminium eloxiert, blau – Typ 517.525
Das RIEGLER 5/2-Wegeventil beids. elektromagnetisch, bistabil G1/4 230V,50Hz steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Das Gehäuse besteht aus Aluminium eloxiert, blau mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 1500 Nl/min. Betriebsspannung 230 V AC, 50 Hz, Schutzart IP 65 (DIN 46244). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Gehäuse | Aluminium eloxiert, blau |
| Dichtmaterial | NBR |
| Schutzart | IP 65 (DIN 46244) |
| Elektrischer Anschluss | Gerätestecker PG 9, Form B |
| Betriebsdruck min. | 2.5 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Kolbenschieber | Edelstahl |
| Handhilfsbetätigung | tastend |
| DN | 45419 |
| Funktion | 5/2 |
| Betätigung | bistabil |
| Symbol | 36 |
| Spannung | 230 V AC, 50 Hz |
| Anschluss | G 1/4 |
| Durchfluss | 1500 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 1,0 bar |
| Klassenname | MAX |
