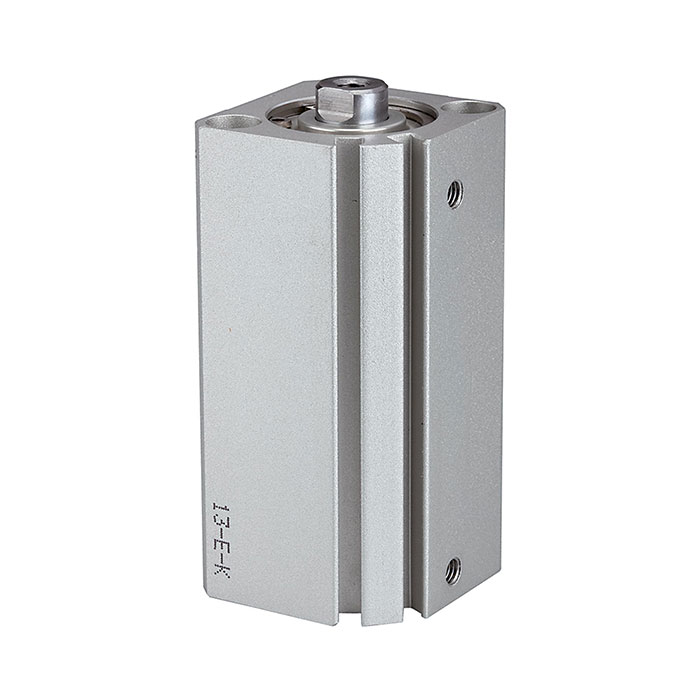

RIEGLER Kurzhubzylinder »ACQ« doppeltwirkend, Kolben-Ø 20, Hub 10, M5x0,8
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kurzhubzylinder »ACQ« doppeltwirkend für Automatisierungstechnik, max. 10 bar, M5x0,8 – Typ 12.DMI.20010
Das RIEGLER Kurzhubzylinder »ACQ« doppeltwirkend, Kolben-Ø 20, Hub 10, M5x0,8 bietet kompakte pneumatische Antriebslösungen für beengte Einbauräume. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 1 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde M5x0,8 – passend für gängige Industriestandards. Mit Kolben-Ø 20 mm, Hub 10 mm, Kolbenstange Stahl, hartverchromt – für leistungsstarke lineare Antriebslösungen. Platzsparende Bauform für beengte Einbauräume.
Einsatzbereich
Typische Anwendungsgebiete: Kompaktanlagen, Sondermaschinenbau und Handling-Systeme.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR |
| Serie | Serie ACQ |
| Arbeitsdruck min. | 1 bar |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium |
| Kolben-Ø | 20 mm |
| Bauform | 2 |
| Funktion | doppeltwirkend |
| Hub | 10 mm |
| Kolbenstangen-Ø | 10 mm |
| Kolbenstangen IG | M5x0,8 |
| Anschluss | M5x0,8 |
| Kolbenstange | Stahl, hartverchromt |
| Kolben | Aluminium |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
