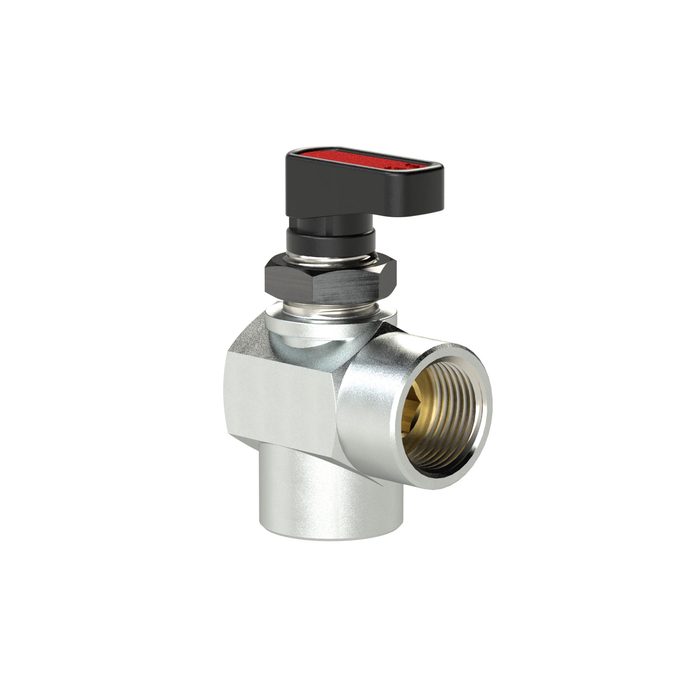

RIEGLER Winkel-Mini-Kugelhahn, Schalttafeleinbau, MS verchromt, G 1/8 IG
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Winkel-Mini-Kugelhahn aus Messing verchromt, für Industrieanlagen, max. 20 bar – Typ 380.01-R
Das RIEGLER Winkel-Mini-Kugelhahn, Schalttafeleinbau, MS verchromt, G 1/8 IG öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Das Gehäuse besteht aus Messing verchromt. Der Betriebsdruckbereich liegt bei -0.99 bar bis 20 bar. Die Betriebstemperatur liegt zwischen -20 °C und 80 °C. Anschlussgewinde G 1/8 IG (G-Gewinde nach DIN EN ISO 228-1) – passend für gängige Industriestandards. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Gehäuse | Messing verchromt |
| Betriebsdruck min. | -0.99 bar |
| Betriebsdruck max. | 20 bar |
| Anwendungsbereich | Druckluft, Wasser, Öl |
| Kugel | Messing vernickelt |
| Kugeldichtung | PTFE |
| Spindelabdichtung | NBR |
| Drehgriff | PA 66 glasfaserverstärkt |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 80 °C |
| Gewinde | G 1/8 IG |
| DN | 5 |
| SW 1 | 17 mm |
| SW 2 | 17 mm |
| Gewindenorm | G-Gewinde nach DIN EN ISO 228-1 |
| L | 28.5 mm |
| G (mm) | 19 |
| H1 (mm) | 33.5 |
| H2 (mm) | 15.5 |
| Gewindematerial | Messing vernickelt |
| Klassenname | PLUS |
