RIEGLER Nadelventil, MS vern., für Schalttafeleinbau, IG/IG, Rp 1/4, DN 4
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Nadelventil aus Messing vernickelt, für Pneumatiksteuerung, max. 18 bar – Typ 210.90-N
Das RIEGLER Nadelventil, MS vern., für Schalttafeleinbau, IG/IG, Rp 1/4, DN 4 regelt die Geschwindigkeit pneumatischer Antriebe oder sperrt Rückfluss. Das Gehäuse besteht aus Messing vernickelt mit Dichtungen aus NBR. Ausgelegt für einen maximalen Betriebsdruck von 18 bar. Die Betriebstemperatur liegt zwischen -10 °C und 80 °C. Anschlussgewinde Rp 1/4 (Rp-Gewinde und R-Gewinde nach ISO 7/1) – passend für gängige Industriestandards. Stufenlose Geschwindigkeitsregelung für sanfte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Geschwindigkeitsregelung von Pneumatikzylindern.
| Gehäuse | Messing vernickelt |
| Dichtmaterial | NBR |
| Betriebsdruck max. | 18 bar |
| Handrad | Kunststoff |
| Spindel | Messing blank |
| Betriebstemperatur min. | -10 °C |
| Betriebstemperatur max. | 80 °C |
| Gewinde | Rp 1/4 |
| DN | 4 |
| SW 1 | 19 mm |
| SW 2 | 17 mm |
| Gewindenorm | Rp-Gewinde und R-Gewinde nach ISO 7/1 |
| A (mm) | 20.5 |
| B (mm) | 4.5 |
| L | 57 mm |
| E (mm) | 8 |
| F (mm) | 8 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| H1 (mm) | 51 |
| H2 (mm) | 56 |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
![[136233] RIEGLER Nadelventil, MS vern., für Schalttafeleinbau, IG/IG, Rp 1/2, DN 8](/web/image/product.template/207480/image_128/%5B136233%5D%20RIEGLER%20Nadelventil%2C%20MS%20vern.%2C%20f%C3%BCr%20Schalttafeleinbau%2C%20IG-IG%2C%20Rp%201-2%2C%20DN%208?unique=d4441e6)

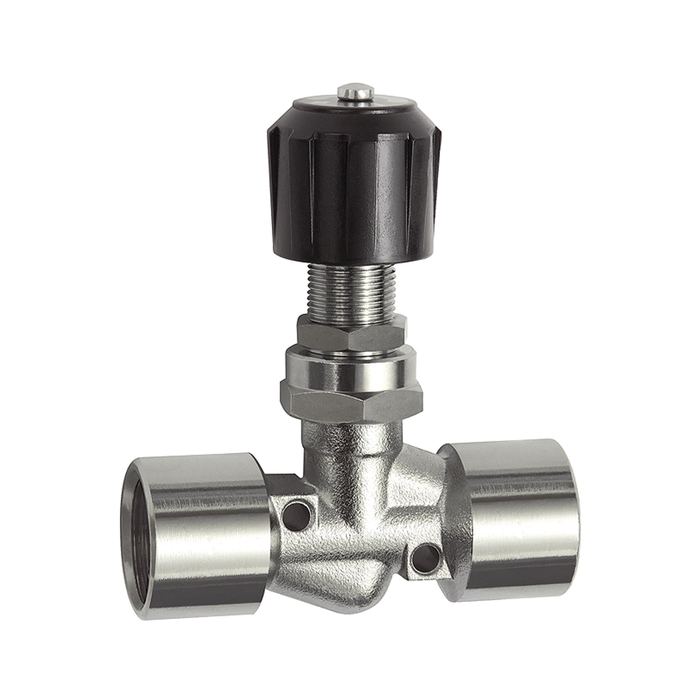

![[136230] RIEGLER Nadelventil, MS vern., für Schalttafeleinbau, IG/IG, Rp 1/8, DN 4](/web/image/product.template/207477/image_128/%5B136230%5D%20RIEGLER%20Nadelventil%2C%20MS%20vern.%2C%20f%C3%BCr%20Schalttafeleinbau%2C%20IG-IG%2C%20Rp%201-8%2C%20DN%204?unique=d4441e6)
