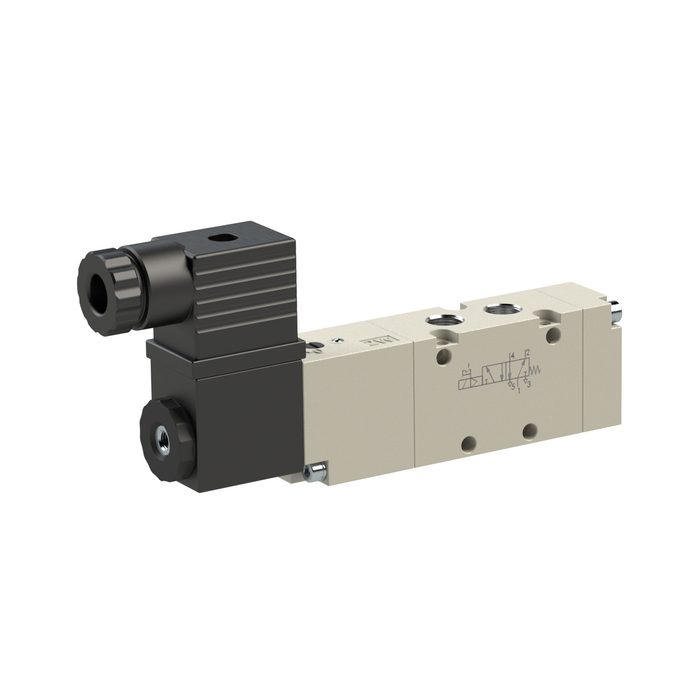

RIEGLER 5/2-Wegeventil, elpn., ext. Steuerl., monostabil, G 3/8, 230 V AC
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147269EAN :
4047322789950Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,01 KgRIEGLER 5/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 3/8 – Typ 517.52.38.E.M.230A
Das RIEGLER 5/2-Wegeventil, elpn., ext. Steuerl., monostabil, G 3/8, 230 V AC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung 230 V AC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| DN | 133 |
| Steuerluftzufuhr | extern |
| Spannung | 230 V AC |
| Symbol | 59 |
| Lieferumfang | mit Stecker und Spule |
| Frequenz | 50/60 Hz |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 2150 Nl/min |
| Durchfluss 1 | 1560 Nl/min |
| Betätigung | monostabil |
| Betriebsdruck min. | -0.99 bar |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Funktion | 5/2 |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 50 °C |
| Mediumstemperatur max. | 60 °C |
| Steuerluftanschluss | G 1/8 |
| Anschluss | G 3/8 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
