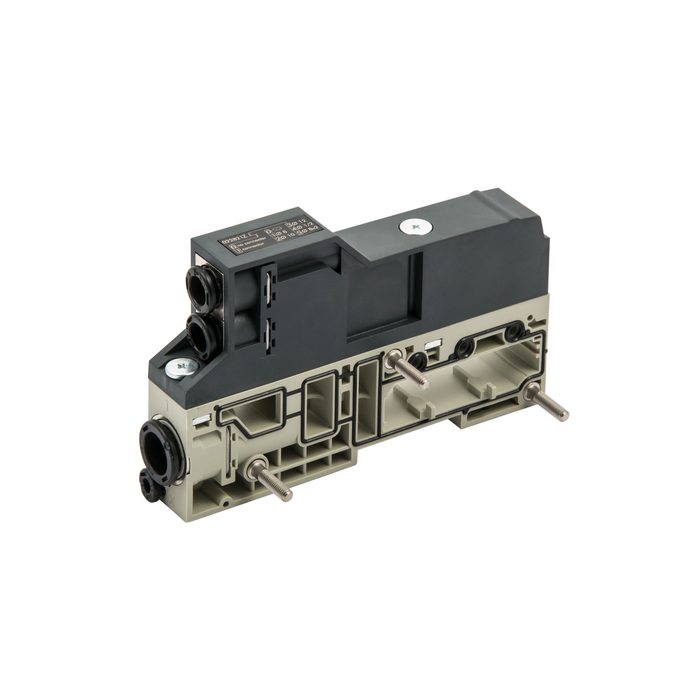

RIEGLER Luft-Anschluss EB 80, Ø 10, getr. Abluft 2x Ø 8, int. Steuerluft
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Luft-Anschluss EB 80 aus Technopolymer, für Pneumatiksteuerung, Ø 10 mm – Typ 02282P21Z60
Das RIEGLER Luft-Anschluss EB 80, Ø 10, getr. Abluft 2x Ø 8, int. Steuerluft bündelt mehrere Pneumatik-Ventile auf einer gemeinsamen Grundplatte. Das Gehäuse besteht aus Technopolymer mit Dichtungen aus NBR. Die Umgebungstemperatur liegt zwischen -10 °C und 50 °C. Anschlussgewinde Ø 10 mm – passend für gängige Industriestandards. Geeignet für gefilterte, ungeölte Druckluft. Schutzart IP 65. Zentrale Ventilsteuerung mit minimalem Installationsaufwand.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierungsanlagen, Verpackungsmaschinen und Robotik.
| Medium | gefilterte, ungeölte Druckluft |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Steuerdruck max. | 8 bar |
| Anschluss | Ø 10 mm |
| Ausführung | mit getrennter Abluft |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| Durchfluss 1 | 2800 Nl/min |
| REACH Info | contains SVHC substance |
| Durchflusswertmessung 1 | Druckversorgung über Anschluss 1, bei 6,3 bar ∆p 1 bar |
| Durchflusswertmessung 2 | Druckversorgung über Anschluss 3/5, bei 6,3 bar Δp 1 bar |
| Klassenname | MAX |
| Steuerluftzufuhr | intern |
| Durchfluss 2_3 | 1800 x 2 Nl/min |
| Anschluss 3+5 | 2x Ø 8 mm |
| Steuerdruck min. 2/2- und 3/2-Wegeventile | 3-5 bar, abh. vom Arbeitsdruck |
| Modultyp | P |
| Modulbezeichnung | Druckluft-Anschluss |
| Betriebsdruck min. 5/2-, 5/3-Wegeventile mit int. Steuerluft | 3 bar |
| Betriebsdruck max. mit int. Steuerluft | 8 bar |
| Betriebsdruck max. mit ext. Steuerluft | 10 bar |
| Steuerdruck min. 5/2- und 5/3-Wegeventile | 3 bar |
| Betriebsdruck min. 2/2-, 3/2-Wegeventile mit int. Steuerluft | 3.5 bar |
| Betriebsdruck min. mit ext. Steuerluft | -0.99 bar |
